PA6+GF+PTFE改性的性能優勢及應用

2025-08-14 16:32:11   點擊數： 來源：http://m.poyuenpvc.com

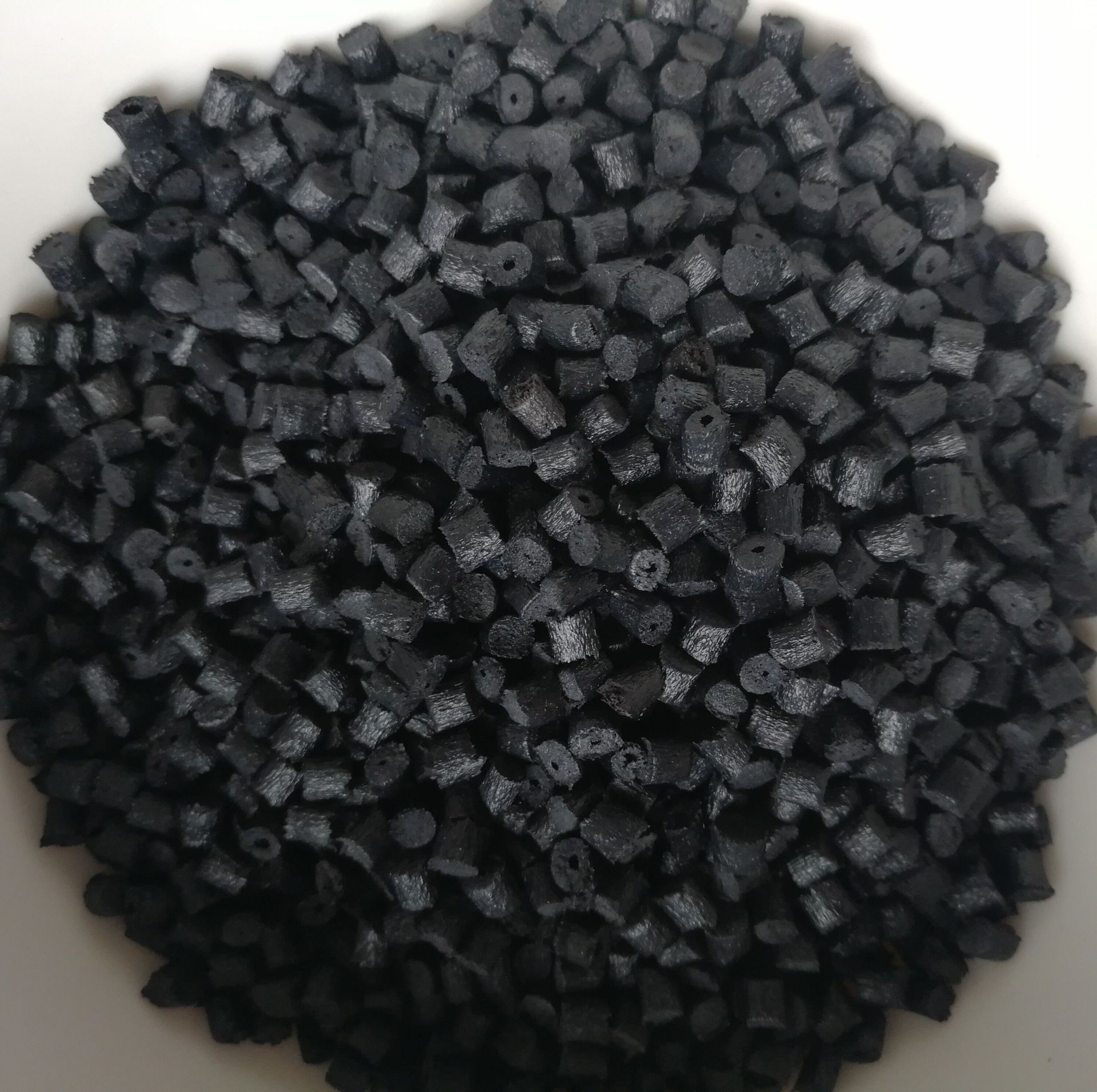

PA尼龍作為工程塑料中的重要成員，因其優異的機械強度、耐磨性和耐化學性，被廣泛應用于汽車、電子、機械等領域。而通過添加玻璃纖維（15%-30%）和聚四氟乙烯（PTFE）進行改性后，其性能得到顯著提升，尤其在耐磨減摩、尺寸穩定性和特殊環境適應性方面表現突出。以下從材料特性、應用場景和性能對比三個維度，深入分析這種復合材料的優勢。  一、材料協同效應：玻璃纖維與PTFE的互補強化
1. 玻璃纖維的增強機制
添加15%-30%玻璃纖維的PA尼龍（PA6或PA66）可顯著提升基體材料的機械性能。實驗數據顯示，拉伸強度可提高50%-100%，彎曲模量增長2-3倍，同時熱變形溫度（HDT）可突破200℃。玻璃纖維通過應力傳遞作用抑制尼龍分子鏈的滑移，但過量添加（如超過30%）會導致材料脆性增加，沖擊強度下降。

2. PTFE的減摩貢獻
PTFE的加入（通常為5%-15%）在復合材料中形成自潤滑相。其摩擦系數低至0.05-0.1，能在摩擦表面形成轉移膜，使PA+GF+PTFE復合材料的摩擦系數比純PA降低60%-70%。某汽車零部件測試表明，添加10% PTFE的PA66+30%GF在干摩擦條件下，磨損量減少達80%。

3. 協同效應突破性能瓶頸
玻璃纖維提高剛性而PTFE改善潤滑性，二者結合解決了傳統增強尼龍"高磨損"的痛點。例如在齒輪應用中，PA66+30%GF+10%PTFE的PV值（壓力×速度極限）比未改性PA提升3倍，同時保持尺寸穩定性（吸水率降低40%）。

 二、關鍵性能優勢的量化表現
1. 摩擦磨損性能
- 動態摩擦系數：0.12-0.18（ASTM D3702）
- 磨痕寬度：較純PA減少65%（1MPa載荷測試）
- 極限PV值：3.5MPa·m/s（純PA約1.2MPa·m/s）

2. 機械性能平衡性
| 性能指標 | PA6純料 | PA6+30%GF | PA6+30%GF+10%PTFE |
|---------------|--------|----------|-------------------|
| 拉伸強度(MPa) | 80 | 160 | 145 |
| 沖擊強度(kJ/m²)| 45 | 30 | 28 |
| 磨損率(mg/kh) | 120 | 90 | 15 |

3. 特殊環境穩定性
- 耐化學性：在機油中浸泡1000小時后，強度保留率＞90%
- 高溫性能：180℃下連續工作1000小時，變形量＜0.5%
- 抗蠕變：1000小時載荷測試，應變降低50% vs 純PA

 三、典型應用場景的解決方案
1. 汽車領域
- 變速箱推力墊片：采用PA66+25%GF+8%PTFE，解決傳統金屬墊片的異響問題，減重30%
- 電動窗導軌：摩擦系數穩定性使運行噪音＜45dB

2. 工業機械
- 食品機械軸承：通過FDA認證，使用壽命延長至8000小時
- 紡織機械導輪：動態平衡性提升，轉速可達15000rpm

3. 電子電器
- 5G基站齒輪箱：介電常數穩定在3.2（1MHz），滿足高頻信號傳輸要求
- 精密接插件：插入力降低40%，保持＞10000次插拔壽命

 四、工藝優化要點
1. 加工溫度控制
PTFE的分解溫度（＞327℃）與PA熔融溫度（220-280℃）的平衡，建議采用分段溫控：
- 料筒前段：240-250℃
- 中段：260-270℃
- 噴嘴：255-265℃

2. 模具設計準則
- 流道比純PA模具擴大15%-20%
- 澆口厚度≥1.5mm防止纖維斷裂
- 模溫建議80-100℃以降低取向應力

3. 后處理工藝
- 退火處理：120℃×4小時，釋放內應力
- 表面處理：等離子處理使表面能達50mN/m，提升鍍層附著力

當前該復合材料已發展出多種升級配方，如添加0.5%石墨烯進一步提升導熱性，或采用納米級PTFE粉末（粒徑＜5μm）實現更均勻的潤滑相分布。隨著德國巴斯夫、美國杜邦等企業推出新一代低析出配方，其在醫療和食品領域的應用邊界正在持續擴展。未來通過分子級界面改性技術，有望實現摩擦系數低于0.05的超潤滑工程塑料體系。

關于PA6+GF+PTFE改性的性能優勢及應用的信息，如果你有相關材料的需求或者技術問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術手機同微信：18621317168 誠摯歡迎您的來電！
