尼龍PA66原料需要注意的特殊事項

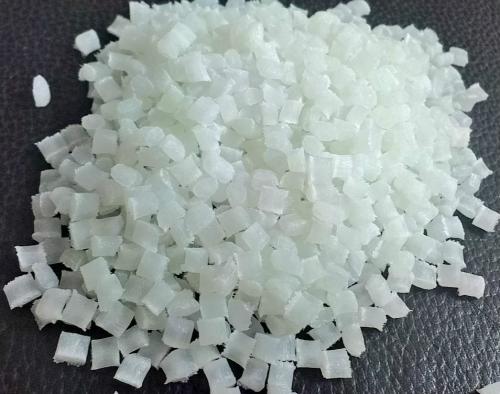

     在產品設計時，一定要考慮吸濕性對幾何穩定性的影響。為了提高PA66的機械特性，經常加入各種各樣的改性劑。玻璃就是最常見的添加劑，有時為了提高抗沖擊性還加入合成橡膠。PA66塑料的粘性較低，因此流動性很好（但不如PA6）。這個性質可以用來加工很薄的元件。     它的粘度對溫度變化很敏感。PA66的收縮率在1%~2%之間，加入玻璃纖維添加劑可以將收縮率降低到0.2%~1% 。收縮率在流程方向和與流程方向相垂直方向上的相異是較大的。 PA66塑料熱性質熔點即結晶熔解時的溫度，對結晶性高分子PA66塑料，顯示清晰的熔點，根據采用的測試方法，熔點在259~267℃的范圍內波動。
     通常采用差熱分析法測出的PA66塑料的熔點為264℃。如果將體積膨脹系數顯示極大值的溫度當作熔點，則尼龍-66的熔點溫度范圍為246~263℃。接近理論熔解溫度259℃。
     PA66塑料的注塑特性干燥處理：如果加工前材料是密封的，那么就沒有必要干燥。然而，如果儲存容器被打開，那么建議在85C的熱空氣中干燥處理。如果濕度大于0.2%，還需要進行105C，12小時的真空干燥。     熔化溫度：260~290C。對玻璃添加劑的產品為275~280C。熔化溫度應避免高于300C。
     模具溫度：建議80C。模具溫度將影響結晶度，而結晶度將影響產品的物理特性。對于
     薄壁塑件，如果使用低于40C的模具溫度，則塑件的結晶度將隨著時間而變化，為了保持
     塑件的幾何穩定性，需要進行退火處理。
     注射壓力：通常在750~1250bar，取決于材料和產品設計。
     注射速度：高速（對于增強型材料應稍低一些）。
     流道和澆口：由于PA66的凝固時間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5*t（這里t為塑件厚度）。如果使用熱流道，澆口尺寸應比使用常規流道小一些，因為熱流道能夠幫助阻止材料過早凝固。如果用潛入式澆口，澆口的最小直徑應當是0.75mm。
     PA66塑料應用PA66是PA系列中機械強度最高、應用最廣的品種，因其結晶度高，故其剛性、耐熱性都較高，高溫電氣插座零件、電氣零件、齒輪、軸承、滾子、彈簧支架、滑輪、螺栓、葉輪、風扇葉片、螺旋槳、高壓封口墊片、閥座、輸油管、儲油容器、繩索、扎帶、傳動皮帶、砂輪粘合劑、電池箱、絕緣電氣零件、線芯、抽絲等。

關于尼龍PA66原料需要注意的特殊事項的信息，如果你有相關材料的需求或者技術問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術手機同微信：18621317168 誠摯歡迎您的來電！
